Nuožulni{0}}lova CNC tekinimo ir frezavimo staklės su elektriniu bokšteliu

Pagaminta iš didelio-tvirto ketaus, mašinos lovos struktūra yra 20-laipsniai, todėl jos dizainas yra kompaktiškas ir stabili, tvirta bendra išvaizda. Jis plačiai naudojamas tokiose pramonės šakose kaip automobilių, aviacijos, liejimo formų gamyba, greitųjų geležinkelių, maisto ir chemijos mašinos bei elektronika ir gali efektyviai užbaigti tikslių dalių apdirbimą. Veleno dinaminis greitis yra 100-3000 aps./min., maksimalus tekinimo skersmuo – 680 mm, maksimalus apdirbimo ilgis – 350 mm.

Siųsti užklausą Pokalbis dabar

Funkcija

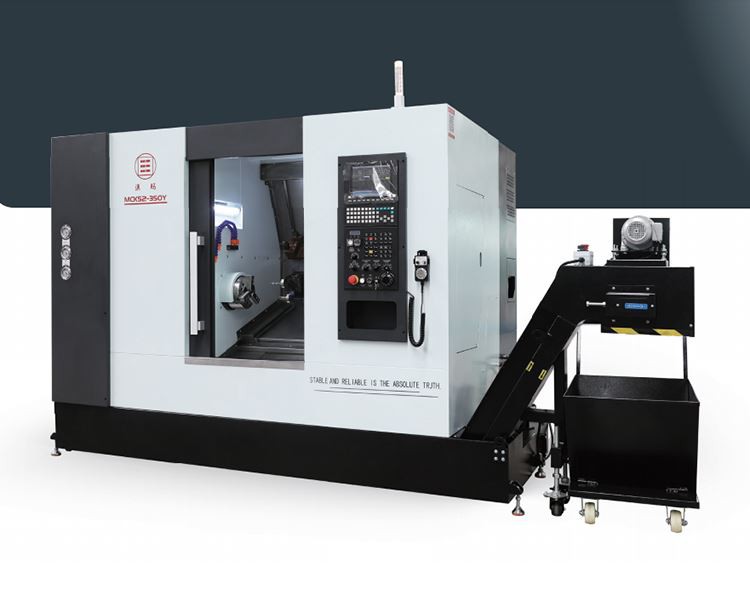

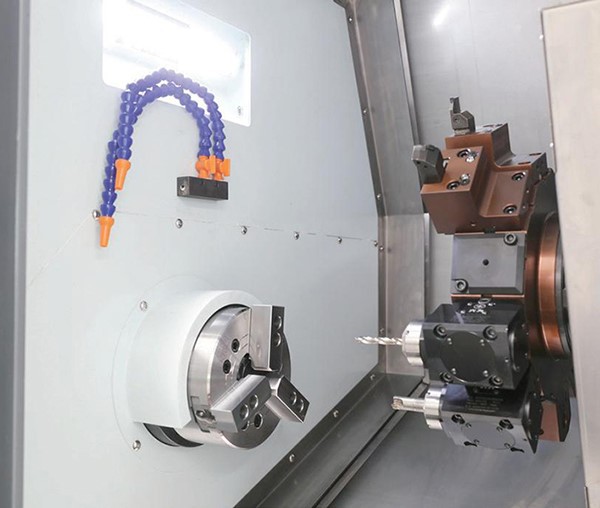

CNC tekinimo ir frezavimo staklės MCK52-350Y 350Y slant{2}} yra kelių ašių mažų ir vidutinių dalių apdirbimo etalonas. Jis vienu metu atlieka tekinimo, frezavimo, gręžimo, gręžimo ir sriegimo operacijas. MCK52-350Y yra didelio{13}}našumo CNC staklės, turinčios kelių-ašių (X/Y/Z) galimybes, palaikančios 680 mm svyravimo skersmenį ir 350 mm ruošinio ilgį. Jame įrengtas 12-stočių jėgos bokštas ir hidraulinė galinė atrama. Jame dera didelis tikslumas ir didelis efektyvumas, todėl jis tinkamas didelės apimties tiksliam sudėtingų dalių gamybai. Jame yra labai tvirta ketaus 20 laipsnių pasvirusi lovos konstrukcija, todėl ji yra kompaktiška ir tvirta. Plačiai naudojamas automobilių, aviacijos, liejimo formų gamyboje, greitųjų geležinkelių, maisto ir chemijos mašinų bei elektronikos pramonėje, jis efektyviai atlieka tikslias dalių apdirbimo užduotis. Veleno dinaminis greitis yra 100-3000 aps./min., maksimalus posūkio skersmuo 680 mm, o maksimalus apdirbimo ilgis – 350 mm.

Produkto parametrai

Projektas	Vardas	MCK52-350Y
Apdorojimo pajėgumas	Didžiausias sūpynės virš lovos skersmuo	Φ680 mm
	Maksimalus sūpynės skersmuo virš vežimėlio	Φ340 mm
	Maksimalus ruošinio ilgis	350 mm
	Didžiausias strypo per{0}}angos skersmuo	Φ51 mm
X/Z ašies judėjimas	X-ašies efektyvusis judėjimas	400 mm (skersmens matavimas)
	Z-ašies efektyvusis judėjimas	470 mm
	Y-ašies efektyvusis judėjimas	100 mm
	X/Y/Z ašies greitosios eigos greitis	15/15/25 mm/min
	X/Z ašies linijinio kreiptuvo specifikacijos	35/43
	X/Z ašies rutulinio varžto skersmuo/žingsnis	3210/3210
	X/Y/Z ašies servovariklis	11,5 Nm / 11,5 Nm / 11,5 Nm
Pagrindinis velenas	Verpstės nosies tipas	A2-6
	Suklio{0}}angos skersmuo	Φ70 mm
	Maksimalus suklio greitis	Mechaninis velenas 100-3000 aps./min
	Veleno variklio galia	11kw
	Griebtuvo ir sukamojo cilindro specifikacijos	8 colių griebtuvas / 10 colių griebtuvas (pasirinktinai) 852
Tailstock	Tailstock rankovių specifikacijos	Φ75 mm
	Tailstock rankovių kelionė	400 mm
	Tailstock padavimo metodas	Hidraulinė / servo (pasirinktinai)
Pjovimo įrankiai	Įrankių laikiklio specifikacijos	Φ25 * 25 mm
	Gręžimo juostos specifikacijos	Φ32 mm
	Įrankių bokštelis (įrankio padėtis)	BMT55-12 bokštelis su elektrinių įrankių stotimis
Kitos specifikacijos	Mašinos lovos konstrukcijos tipas	20 laipsnių
Išoriniai matmenys	Ilgis * Plotis * Aukštis	260017702205
Išoriniai matmenys	Mašinos svoris	Apytiksliai 4160 kg

Standartiniai priedai

1. Naujos kartos CNC sistema	5. Hidraulinė galinė kojelė	9. Apšvietimo sistema
2. Hidraulinis cilindras	6. Hidraulinė sistema	10. Įspėjamoji lemputė
3. Hidraulinis griebtuvas	7. Aušinimo sistema	11. Komplekte įrankiai
4. Servo hidraulinio kėlimo elektrinio įrankio bokštelis	8. Automatinė tepimo sistema	12. Naudojimo instrukcija

Pasirenkami priedai

1. Automatinė šilkografijos mašina

2. Santvaros{1}}tipo roboto rankos automatika

Pirmiau pateikti pavyzdžiai neatspindi visų galimybių; galima pritaikyti pagal kliento reikalavimus.

Didelio-tikslumo servo-įrankio bokštelis (Y-ašis)

Įrankio bokštelio konstrukcija su servovariklio indeksavimu, tiksliu pavaros plokštės padėties nustatymu ir hidrauliniu fiksavimu.
① Įrankio bokštelis yra visiškai užsandarintas iš vidaus, o indeksavimo metu jis nekeliamas.
② Greitas įrankio keitimo greitis ir didelis padėties nustatymo tikslumas.
③ Kartu su 20 laipsnių nuožulniais linijiniais kreiptuvais kreipiančiosios yra tolygiau paskirstytos jėgos.
④ Įrankio bokštelyje integruotas pavaros variklis ir perdavimo sistema, palaikanti kelių{0}}procesų apdirbimą, pvz., gręžimą, frezavimą ir sriegimą.
⑤ x

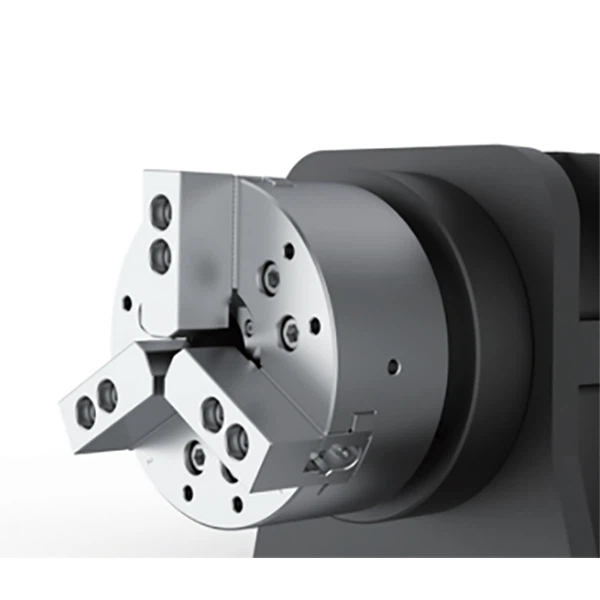

Didelio-tvirtumo, didelio{1}}tikslumo velenas

① Priekinis veleno guolis yra dvigubos{0}}eilės cilindrinis ritininis guolis, sujungtas su traukos kampiniu kontaktiniu rutuliniu guoliu.
② Galiniame guolyje naudojamas dvigubos{0}}eilės cilindrinis ritininis guolis.
③ Tinka didelio-standumo, didelio-tikslumo CNC tekinimo staklėms, kurioms reikia didelio-apkrovimo pjovimo.
